ATB-HSA Oberflächenbelüfter von 3 bis 110 kW

Produktbeschreibung

  • Direkt angetriebener hoch effizienter Oberflächenbelüfter mit optimiertem Schraubenzentrifugalrad
  • Bildung von feinsten Luftblasen aufgrund von optimalem Transfer von kinetischer Energie an die Wasseroberfläche
  • Hohe Sauerstoffdispersion auf großer Fläche und optimale Durchmischung auch in tiefen Becken

Anwendungsbereiche

  • SBR-Anlagen
  • Konventionelle Belebungsanlagen
  • Aerobe Schlammstabilisierung
  • Belüftete Teichanlagen
  • Kühlung von Industrieabwässern mit hohen Temperaturen

Wirkungsprinzip

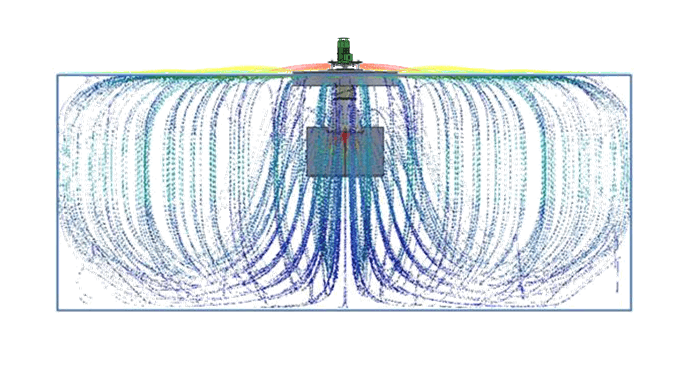

Der HSA saugt Wasser von unten an und wirft es auf die Oberfläche. Das Spray wird horizontal über 360° auf die Wasseroberfläche gespritzt. Durch die Turbulenz werden dabei extrem feine Luftblasen erzeugt, die durch die Strömung dann nach unten gerissen werden. Im Ergebnis steht eine hervorragende Sauerstoffeintragsleitung. Die erzeugte walzenförmige Strömung führt zu einer perfekten Sauerstoffdispersion und gleichzeitig einer vollständigen Durchmischung auch in tiefen Becken und auf großen Flächen.



Die Einbau- und Betriebsanleitung
​​​​​​​für den HSA-Belüfter finden Sie hier

Hier können Sie den HSA Oberflächenbelüfter in Aktion sehen

Werkstoffe

  • Motor: Aluminium oder Grauguss mit Epoxidharz-Beschichtung
  • Schwimmer, Konus, Stabilisierungskreuz und Flansch: Edelstahl 1.4301
  • Laufrad: Edelstahl 1.4301 (andere Werkstoffe auf Anfrage)

Zubehör & Optionen

  • Motor mit Heizung
  • Konusverlängerung für tiefe Becken
  • Befestigungsseile und Federn
  • Befestigungsanker oder -pfosten
  • Führungsrohre
  • Anti-Erosionsplatte für Teiche
  • Schwimmbojen für Elektro-Kabel

Abmessungen und elektrische Daten¹

Belüfter
Typ		Motorleistung
[kW]		Nennspannung
[V]		Nennstrom2
[A]		Drehzahl
[U/min]		Ø Schwimmer
[mm]		Standardhöhe
[mm]		Gewicht
[kg]
HSA-0303,04005,9146010001398132
HSA-0404,04007,9146010001418136
HSA-0555,540010,5147012501872208
HSA-0757,540014,3147012501872210
HSA-11011,040020,5147515002151339
HSA-15015,040028,5147515002179355
HSA-18518,540035,0147018002411468
HSA-22022,040041,0147018002459475
HSA-30030,040055,0147020002871650
HSA-37037,040066,0147821002944805
HSA-45045,040080,0147821003004842
HSA-55055,040096,01482230032461039
HSA-75075,0400139990300041302145
HSA-90090,0400165990300043852295
HSA-1100110,0400201990300047252391



1 Alle Angaben sind Richtwerte. ATB WATER GmbH behält sich das Recht vor, diese Werte jederzeit und ohne Vorankündigung zu verändern.
2 Angaben beziehen sich auf eine Betriebsspannung von 400 V / 50 Hz. Der Motor kann von 380 bis 415 V mit abweichenden Werten betrieben werden.
