Semi-Zentrale Kläranlagen
AQUAMAX ® PRO XXL

AQUAMAX ® PRO XXL - die SBR-Kläranlage für große Herausforderungen

Mit dieser Kläranlage ist alles möglich


  • Das individuell geplante SBR-Kläranlagensystem für Industrie, Tourismus oder kommunale Anwendungen
  • Unsere Kläranlage, individuell für bis zu 10.000 EW oder bis 1.500 m3/Tag
  • Speziell für unregelmäßigen Abwasseranfall in mittleren bis großen Betrieben oder für kommunale Anwendungen



Zum Blätterkatalog

Abwasser aus mehreren Wohneinheiten wird gesammelt

Neben unserem Standardprogramm an Kläranlagen mit einem Anschlusswert von bis zu 1.000 EW bieten wir Ihnen maßgeschneiderte Lösungen für kleine und mittelgroße kommunale Anwendungen. Wir verstehen uns in diesem Bereich als produktunabhängige Planungs- und Ausführungsfirma für Abwasserbehandlungsanlagen mit einer Leistung von bis zu 10.000 EW oder 1.500 m3/Tag.

Unser Dienstleistungs- und  Lieferumfang umfasst alle Schritte des verfahrenstechnischen Konzeptes einer Kläranlage. Von der kompletten technischen Bemessung aller Komponenten der Kläranlage von der Zulaufpumpstation, über die mechanische Vorbehandlung und der biologischen Behandlungsstufe, bis zur Behandlung des Überschußschlamms. Der Bezug aller Komponenten und Materialien von unseren Lieferanten, das Inhouse-Engineering und die Produktion der Anlagensteuerung, die detaillierte Kontrolle und Vorbereitung aller Waren vor Auslieferung, sowie eine gut vorbereitete Dokumentation und Montage vor Ort, weltweit, machen unser Paket komplett.

Funktionsschema XXL

Individuelle Lösungen für Ihren Anwendungsfall

Individuelle Lösungen gibt´s nicht von der Stange. Deshalb erarbeiten wir gemeinsam mit Ihnen das Optimum für Ihre Abwasserbehandlung. Jedem Bau einer Kläranlage gehen eine ganze Reihe Planungsarbeiten voraus. Je besser diese Vorarbeiten durchgeführt werden, desto effizienter kann die Anlage schließlich auch konzipiert, projektiert und realisiert werden.

Bei größeren Projekten steht Ihnen deshalb von Anfang an unser PROFESSIONAL-Team mit seinen umfangreichen Serviceleistungen zur Seite und betreut Sie bis weit über die Fertigstellung der Anlage hinaus. Natürlich steht am Anfang jeder neuen Kläranlage immer die Frage: "Was genau soll denn überhaupt gebaut werden?". Doch vor einer Antwort stehen eine Menge weiterer Fragen, die im Rahmen der Ermittlung des Ist-Zustandes zunächst beantwortet werden müssen.

Bestandsaufnahme

Bei einem Ortstermin ermitteln wir den Zustand vor Ort und klären, worauf es ankommt: Anlagenstandort, Leitungsführungen, vorzuschaltende Peripherie, eventuell vorhandene Behälter, Art und Menge des Zulaufwassers, Anforderungen an das Ablaufwasser, Einleitungsvoraussetzungen und vieles mehr...

Konzeptansätze

Nachdem alle relevanten Informationen ausgewertet sind, erstellen wir auf Basis Ihrer individuellen Gegebenheiten verschiedene alternative Konzeptansätze, die allesamt in der Lage sind, die von Ihnen vorgegebenen Ziele zu erreichen – jedes auf seine Weise. Schließlich "führen viele Wege nach Rom...".

Gemeinsam zur Lösung

Diese Lösungsansätze bilden die Basis für die Erarbeitung der optimalen Lösung. Gemeinsam mit Ihnen werden in einem oder mehreren Gesprächen die verschiedenen Varianten diskutiert, das jeweilige Für und Wider gegeneinander aufgewogen und Kosten-/Nutzeneffekte miteinander verglichen. Und irgendwann steht es dann: Das Konzept für Ihre Kläranlage.

Andere überzeugen

Oftmals haben auch andere noch ein Wörtchen mitzureden. Auch in solchen Fällen ist unser PROFESSIONAL-Team zur Stelle: Wir präsentieren das komplett ausgearbeitete Konzept vor den Entscheidungsträgern und legen überzeugend und in allen Einzelheiten das Wie und Warum der erarbeiteten Lösung dar – ganz gleich, ob es sich um Bürgerversammlungen, Vereine, Behörden oder Unternehmensentscheider handelt.

Jetzt geht´s richtig los

Ist auch diese Hürde genommen, geht´s bei uns so richtig los: Das endgültige Design der Anlage wird erarbeitet, Planungs- und Genehmigungsunterlagen werden erstellt, Erläuterungsberichte geschrieben und eventuelle Ausschreibungstexte formuliert. Sind weitere Komponenten wie zum Beispiel Fettabscheider, Siebschnecke oder Rechen erforderlich, kümmern wir uns auch darum und sind bei der Wahl der optimalen Peripherie behilflich. Natürlich passiert bei all´ dem nichts ohne Sie. Denn Kommunikation ist bei uns nicht nur ein Schlagwort, sondern bedeutet: ein ständiger Austausch relevanter Informationen.

Produktion

Auch während sich Ihre Kläranlage bei uns in Produktion befindet, betreut das PROFESSIONAL-Team Ihr Projekt und ist für Ihre Kläranlage immer wieder im Einsatz – zur Überprüfung der Fertigungstermine, zur Qualitätskontrolle, wenn sich mal kurzfristige Änderungen ergeben sollten...

Montage und Abnahme

Ist Ihre Kläranlage fertiggestellt und auf Herz und Nieren geprüft worden, folgt die Montage, die Testphase und die Abnahme der Anlage. Und noch immer sind unsere Spezialisten vom PROFESSIONAL-Team unermüdlich in Ihrer Nähe...

Konzept für die AQUAmax Professional XXL
Zweites Konzept für die AQUAmax Professional XXL

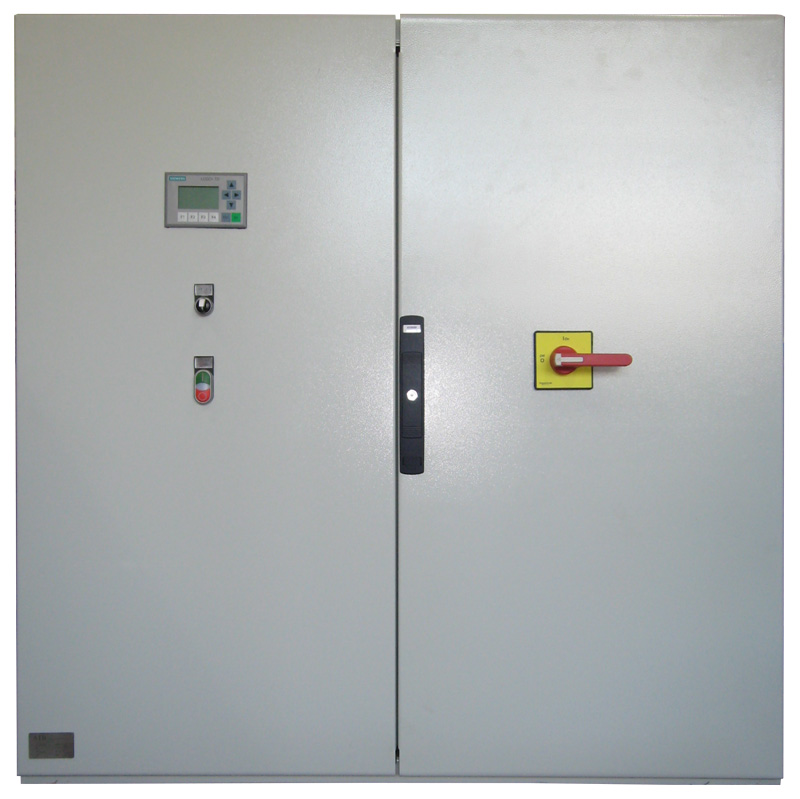

Steuerzentrale der XXL Anlage

Die Steuerzentrale der AQUAMAX ® PRO XXL Anlagen

Keine AQUAMAX ® PRO XXL ist wie die andere; jede Anlage wird nach individuellen Anforderungen, Bedürfnissen und Gegebenheiten konzipiert, jede Anlage mit individuellen Behältergrößen und –geometrien projektiert. Die gleiche Individualität kommt natürlich auch bei der Intelligenz der Anlage zum Tragen: bei der Schaltzentrale.

Das klassische AQUAMAX ® PRO XXL-Steuersystem regelt die Anlage vollautomatisch. Dieses System kann ganz nach Wunsch des Kunden, mit verschiedensten Zusatzfunktionen bestückt werden. So können beispielsweise verschiedene Betriebszustände weitab der Anlage per Fernüberwachung geprüft und angepasst werden, eine Schaltschrankheizung elektronische Bauteile vor Kälte und Feuchtigkeit schützen oder eine Stromausfallüberwachung betriebsgefährdende Stromausfälle signalisieren.

Das Funktionsschema

  1. Zulauf
  2. Vorklärbecken
  3. Puffer
  4. Beschickungspumpe
  5. SBR-Behandlungsbecken
  6. Oberflächenbelüfter
  7. Mischer (nur bei XLAM-Anlagen)
  8. ÜSS-Pumpe (Schlammrückführung)
  9. Klarwasserdekanter
  10. Ablauf


Beim XLA-Anlagen entfällt der Mischer. Einsatz nur bei Reinigungsziel C (ohne Denitrifikation).

Funktionsschema AQUAmax PRO XLAM
Steuergerät der Aquamax Pro Anlage

Kernkomponenten der AQUAMAX ® PRO XLA(M) Baureihe

Zur ausreichenden Versorgung des Abwassers mit Sauerstoff für den gezielten Kohlenstoffabbau und die Nitrifikation wird ein Oberflächenbelüfter eingesetzt. Der Oberflächenbelüfter ist schwimmend ausgeführt und passt sich somit jederzeit an die wechselnden Wasserspiegel an. Dies stellt bei jeder Füllhöhe des SBR-Behälters eine optimale Sauerstoffeintragsleistung sicher. Ein weiterer Vorteil der Oberflächenbelüftung sind die sehr einfachen Wartungsarbeiten, welche ohne Außerbetriebnahme des SBR-Behälters durchführbar sind.

Nach Abschluss der eigentlichen Abwasserbehandlung und Beendigung der Sedimentationsphase, wird das Klarwasser aus der Klarwasserzone des SBR-Behälters mittels eines Klarwasserpumpdekanters abgeleitet. Durch Einhaltung einer Sicherheitszone zwischen Klarwasser- und Belebtschlammzone wird der Abzug von Belebtschlamm sicher verhindert.

Bei den Kläranlagen, die für das Reinigungsziel mit Denitrifikation ausgelegt sind (XLAM-Variante) wird der SBR-Behälter zusätzlich mit einem Rührwerk ausgestattet, welches eine intensive Mischung ohne Sauerstoffzufuhr des Beckeninhalts zur Bildung eines anoxischen Milieus zur Denitrifikation ermöglicht. Das Rührwerk ist am Beckenrand befestigt. Es kann über das installierte Führungssystem mit Hilfe eines Hebegalgens angehoben und wieder in Betriebsposition gebracht werden.

Die Steuerung der einzelnen verfahrenstechnischen Prozesse der gesamten Kläranlage erfolgt über einen zentralen Schaltschrank. Füllstands- und zeitabhängig laufen alle Verfahrensschritte und  Phasen des Reinigungsprozesses gemäß einem vorgegebenem Programm in der zentralen Steuereinheit ab. Tritt eine Störung an einem der Aggregate auf, so wird die Störung automatisch angezeigt. Je nach Priorität der Störung wird der Betrieb der Kläranlage im Notbetrieb weitergeführt oder die Kläranlage wird bis zur Behebung der Störung außer Betrieb genommen. Diese Vorgehensweise dient der Verhinderung von Störfällen, welche eventuell Schäden an den Aggregaten verursachen könnten oder im schlimmsten Falle eine ungewollte Ableitung von ungereinigtem Abwasser zur Folge hätte.
